7 factores a considerar con un disipador de calor personalizado

Vistas:0     Autor:Editor del sitio     Hora de publicación: 2024-06-21      Origen:Sitio

Introducción

En electrónica, la gestión térmica eficaz es crucial para la longevidad y el rendimiento de los dispositivos.Los disipadores de calor desempeñan un papel fundamental a la hora de disipar el calor lejos de los componentes críticos.Si bien las soluciones disponibles en el mercado pueden funcionar para algunas aplicaciones, hay casos en los que un disipador de calor personalizado es esencial para cumplir con requisitos térmicos específicos.Este artículo explora siete factores clave al optar por un disipador de calor personalizado, lo que le permitirá tomar decisiones informadas y adaptadas a sus necesidades.

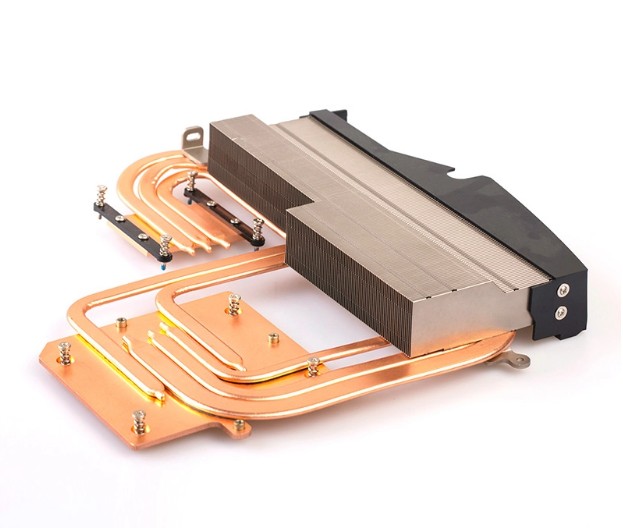

Disipador de calor personalizado

1.Requisitos de rendimiento térmico

Comprender los requisitos de rendimiento térmico de su aplicación es la primera y más importante consideración.Esto implica determinar el calor que debe disiparse y el rango de temperatura aceptable para sus componentes.La resistencia térmica, medida en °C/W, es un parámetro crítico que define la eficiencia de un disipador de calor.


Calcular la resistencia térmica necesaria implica conocer la disipación de potencia del componente y el aumento de temperatura máximo permitido.Por ejemplo, los LED y las CPU de alta potencia tienen necesidades térmicas diferentes a las de los sensores de baja potencia.Asegurarse de que el fabricante de su disipador térmico comprenda estos requisitos es vital para diseñar una solución eficaz.


2.Selección de materiales

La elección del material afecta significativamente el rendimiento y el costo de un disipador de calor personalizado.Los dos materiales más utilizados son el aluminio y el cobre.

  • Aluminio: conocido por su peso ligero y buena conductividad térmica, el aluminio es una opción popular para muchas aplicaciones.También es relativamente rentable y fácil de fabricar.

  • Cobre: ​​El cobre tiene una conductividad térmica superior en comparación con el aluminio y es ideal para aplicaciones de alto rendimiento.Sin embargo, es más pesado y más caro.

Equilibrar estos factores es crucial.Una fábrica de disipadores de calor puede guiarlo en la elección del mejor material en función de sus necesidades térmicas y presupuestarias.



3.Diseño y Geometría

El diseño y la geometría de un disipador influye directamente en su capacidad para disipar el calor.Diferentes aplicaciones pueden beneficiarse de diseños como disipadores térmicos con aletas, clavijas o aletas plegadas.

  • Disipadores de calor con aletas: aumentan la superficie de disipación de calor, lo que los hace prácticos para muchas aplicaciones generales.

  • Disipadores de calor con clavijas: ofrecen refrigeración mejorada para aplicaciones de alta potencia debido a su mayor superficie y canales de flujo de aire.

  • Disipadores de calor de aletas plegadas: Proporcionan una solución compacta con alto rendimiento térmico, ideal para entornos con espacio limitado.

Al diseñar un disipador de calor personalizado, considere el espacio disponible, las características del flujo de aire y la carga térmica.Colaborar con un fabricante de disipadores térmicos puede ayudar a optimizar el diseño para satisfacer sus necesidades.



4.Proceso de fabricación

Varios procesos de fabricación pueden producir disipadores de calor personalizados, cada uno con ventajas y limitaciones.

  • La extrusión es adecuada para producciones de gran volumen con geometrías relativamente simples.Ofrece un buen equilibrio entre coste y rendimiento.

  • Fundición a presión: Ideal para formas complejas y producción de gran volumen.Proporciona un rendimiento térmico excelente pero puede ser más caro.

  • Mecanizado CNC: Ofrece alta precisión y flexibilidad, lo que lo hace adecuado para diseños personalizados de bajo volumen.Sin embargo, suele ser más costoso que otros métodos.

La elección del proceso de fabricación adecuado depende de la complejidad del diseño, el volumen de producción y las limitaciones presupuestarias.Una fábrica de disipadores de calor con experiencia en diversas técnicas de fabricación puede proporcionar información valiosa sobre el método más apropiado para su proyecto.


5.Métodos de fijación

La fijación del disipador de calor al componente garantiza una transferencia térmica efectiva y una estabilidad mecánica.Varios métodos de fijación estándar son:

  • Adhesivos térmicos: proporcionan un medio de fijación sencillo y eficaz, especialmente para componentes pequeños o de forma irregular.Aseguran un buen contacto térmico pero es posible que no ofrezcan la unión mecánica más fuerte.

  • Sujetadores mecánicos: los tornillos, clips y abrazaderas proporcionan una fijación segura y son adecuados para componentes o aplicaciones más importantes donde se requiere una unión mecánica fuerte.También permiten retirar y volver a colocar fácilmente el disipador de calor.

  • Almohadillas y cintas térmicas: equilibran la facilidad de aplicación y la transferencia térmica efectiva.A menudo se utilizan en aplicaciones donde es necesario un montaje y desmontaje frecuente.

La elección del método de fijación debe considerar el entorno operativo, las tensiones mecánicas y la facilidad de montaje.Consultar con un fabricante de disipadores de calor puede ayudar a determinar el mejor método para sus necesidades.



6.Consideraciones ambientales

Los factores ambientales como la humedad, el polvo y las temperaturas extremas pueden afectar significativamente el rendimiento y la durabilidad de un disipador de calor.Por lo tanto, es importante diseñar teniendo en cuenta estas condiciones para garantizar la confiabilidad a largo plazo.

  • Humedad y corrosión: los ambientes con alta humedad pueden provocar corrosión, especialmente en los disipadores de calor de aluminio.Los revestimientos protectores o el anodizado pueden ayudar a mitigar este riesgo.

  • Polvo y escombros: la acumulación de polvo puede dificultar la disipación de calor al obstruir las aletas y reducir el flujo de aire.Los diseños que minimicen la acumulación de polvo o que sean fáciles de limpiar pueden resultar beneficiosos.

  • Temperaturas extremas: los disipadores de calor en entornos con grandes fluctuaciones de temperatura deben ser resistentes a la expansión y contracción térmica.La elección de materiales y las consideraciones de diseño pueden ayudar a controlar estas tensiones.

Una fábrica de disipadores de calor con experiencia en la producción de disipadores de calor para entornos hostiles puede brindar recomendaciones valiosas para tratamientos de protección y adaptaciones de diseño.



7.Costo y presupuesto

Equilibrar el rendimiento con el costo es un aspecto crítico al seleccionar un disipador de calor personalizado.Varios factores influyen en el coste total:

  • Costo del material: El cobre es más caro que el aluminio, pero su rendimiento térmico superior podría justificar el mayor costo para aplicaciones de alta potencia.

  • Complejidad de fabricación: los diseños complejos o aquellos que requieren técnicas de fabricación avanzadas como el mecanizado CNC pueden aumentar los costos.

  • Volumen de producción: mayores volúmenes de producción pueden reducir el costo por unidad debido a las economías de escala.

Trabajar estrechamente con un fabricante de disipadores térmicos puede ayudar a optimizar el diseño para obtener soluciones rentables sin comprometer el rendimiento.Pueden proporcionar información sobre las compensaciones entre materiales, diseños y procesos de fabricación para satisfacer sus limitaciones presupuestarias.



Conclusión

Elegir un disipador de calor personalizado implica considerar cuidadosamente múltiples factores para garantizar un rendimiento térmico y una confiabilidad óptimos.Cada paso es crucial en el desarrollo de una solución práctica, desde comprender sus requisitos térmicos y seleccionar el material adecuado hasta diseñar para las condiciones ambientales y equilibrar los costos.


Relacionarse con un fabricante de disipadores de calor con conocimientos puede agilizar significativamente este proceso, brindándole orientación experta y soluciones personalizadas para satisfacer sus necesidades.
